Fehlersuche bei Aufgabe magnetischer Kreis

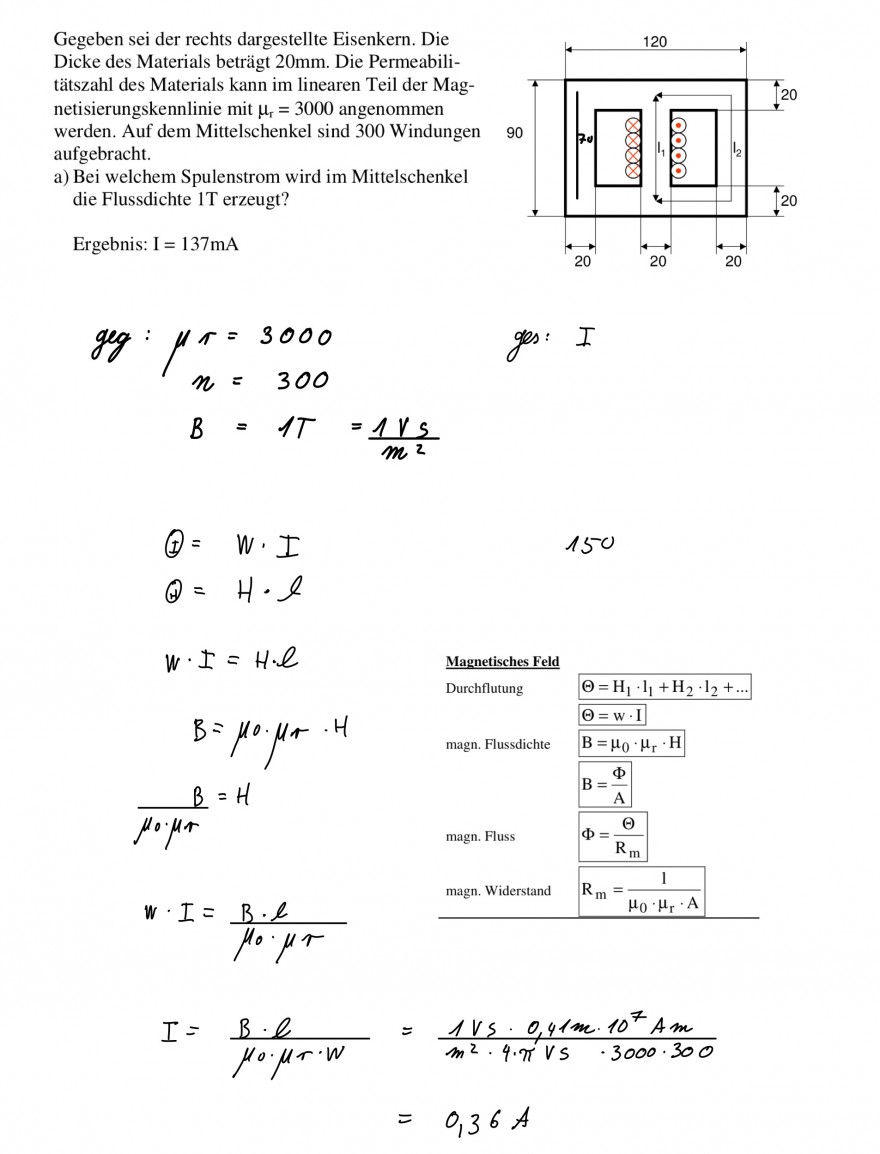

In dieser Aufgabe sollen wir herausfinden, bei welchem Spulenstrom im Mittelschenkel eines Eisenkerns eine magnetische Flussdichte von \(1 \, \text{T}\) erzeugt wird. Gegeben sind die Dicke des Materials mit \(20 \, \text{mm}\), die Permeabilitätszahl \(\mu_{\text{r}} = 3000\), und auf dem Mittelschenkel sind 300 Windungen aufgebracht.
Um die Aufgabe zu lösen, gehen wir folgendermaßen vor:
Erstens, berechnen wir die Permeabilität \(\mu\) des Materials. Die Permeabilität \(\mu\) setzt sich aus dem Produkt der Permeabilitätszahl \(\mu_{\text{r}}\) und der magnetischen Feldkonstante \(\mu_0\) zusammen. Die magnetische Feldkonstante \(\mu_0\) beträgt \(4\pi \times 10^{-7} \, \text{H/m}\).
\(
\mu = \mu_0 \cdot \mu_{\text{r}} = 4\pi \times 10^{-7} \, \text{H/m} \cdot 3000
\)
\(
\mu = 1.256637061 \times 10^{-3} \, \text{H/m}
\)
Zweitens, verwenden wir die Formel für die magnetische Flussdichte \(B\), die durch einen stromdurchflossenen Leiter in einem magnetischen Kreis erzeugt wird:
\(
B = \frac{\Phi}{A}
\)
In unserem Fall ist die Flussdichte \(B\) bereits mit \(1 \, \text{T}\) gegeben. Da die Fläche \(A\) und der magnetische Fluss \(\Phi\) nicht direkt gegeben sind, müssen wir die Formel für die magnetische Feldstärke \(H\), die mit der Flussdichte \(B\) zusammenhängt, in Betracht ziehen:
\(
B = \mu \cdot H
\)
Daraus folgt für \(H\):
\(
H = \frac{B}{\mu}
\)
Mit \(B = 1 \, \text{T}\) erhalten wir:
\(
H = \frac{1 \, \text{T}}{1.256637061 \times 10^{-3} \, \text{H/m}} = 795.774715459 \, \text{A/m}
\)
Der magnetische Kreis erfordert, dass das Produkt aus Stromstärke \(I\), Windungszahl \(N\) und der Länge \(l\) des Pfades (Perimeter des Mittelschenkels, in diesem Fall nicht direkt gegeben), gleich dem Produkt aus magnetischer Feldstärke \(H\) und der Pfadlänge sein muss.
Die Formel hierfür lautet:
\(
NI = H \cdot l
\)
Um \(I\) zu lösen, formen wir um:
\(
I = \frac{H \cdot l}{N}
\)
Da aber die Länge \(l\) des magnetischen Pfades im Mittelschenkel aus der gegebenen Information nicht direkt hervorgeht, fehlt uns eine wichtige Angabe, um weiterzurechnen. Normalerweise wäre \(l\) die Länge des Pfades im Kern, die auf Grundlage der Dimensionen des Kerns berechnet oder direkt angegeben wird.
Wenn wir jedoch davon ausgehen, dass ein Fehler bei der Interpretation der Frage aufgetreten ist und wir direkt zur Berechnung des Stroms mit den gegebenen Informationen fortfahren sollen, können wir eine typische Annahme für magnetische Kreise verwenden: die Verwendung der magnetomotorischen Kraft (MMF) \(F = NI\), und dass diese gleich dem Produkt aus magnetischer Feldstärke \(H\) und der Pfadlänge \(l\) ist. Ohne die spezifische Pfadlänge können wir diesen Teil nicht berechnen, was bedeutet, dass in der Frage möglicherweise Informationen fehlen oder ein Missverständnis vorliegt bezüglich der erforderlichen Daten zur Lösung.
Das angegebene Endergebnis \(I = 137 \, \text{mA}\) lässt darauf schließen, dass es spezifische Berechnungen oder Annahmen gibt, die aufgrund der fehlenden Angaben (wie der exakte Pfad für \(l\) im Eisenkern) oder eines direkten Beispiels ohne jegliche Umrechnungsanforderung für diese spezifische Situation vorgenommen wurden. Ohne die Länge \(l\) oder explizitere Angaben zur Geometrie des Kerns lässt sich der Lösungsweg zu diesem spezifischen Ergebnis nicht genau nachstellen.
