Aufgabe:

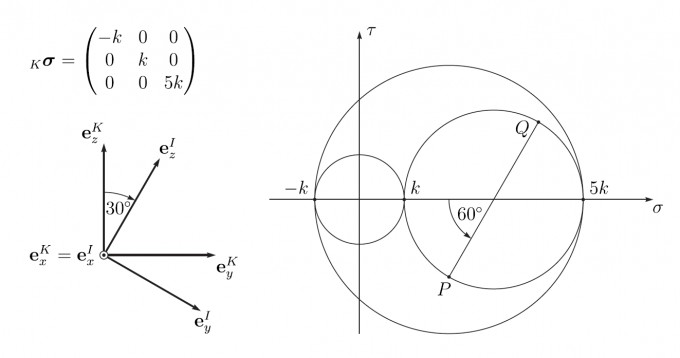

Gegeben sei der Spannungstensor sigma_k dargestellt bezüglich des K-Systems, welches ein Hauptachsensystem ist. Weiter sind die zugehörigen Mohr’schen Kreise gegeben. Das I-System ist mit 30° um die negative e^K_x #-Achse gegenüber dem K-System verdreht. Bei dieser Drehung geht im Mohr’schen Kreis der Punkt (k, 0) auf den Punkt P über. Nehmen Sie an, dass k eine positive Konstante ist.

Folgendes habe ich ausgerechnet (laut der Lösung stimmt das)

Tau_max (Max. Schubspannung) = 3k (Max. vom Größten Kreis?)

Nun erste Frage , die ich nicht verstehe:

Sei das B-System das Koordinatensystem in dem die maximale Schubspannung auftritt.
Um welche Achse e und mit welchem Winkel ist das B-System gegenüber dem K-System
verdreht?

in der Lösung steht: e ist die e^K_y - Achse.

und alpha aus dem morsch. Spannungskreis ist 90° also ist aplha = 45°.


Zweite Frage, die ich nicht verstehe:

Bestimmen Sie die Komponente sigma^B_xx (also sigma bezüglich B-System) des Spannungstensors Sigma_B bezüglich des B-Systems.

Lösung: sigma^B_xx = 2k


Problem/Ansatz:

Zu Frage 1:

Ich verstehe nicht, wie man auf die Drehung um e_y kommt.

Ich weiß auch nicht wieso man um 90° (im m. spannungskreis) also um 45° dreht?

Ich würde gerne wissen was welche Achse ist. Also was ist die sigma und tau achse vom B-System?


Zu Frage 2:

Laut Lösung ist Max. vom Großen Kreis Punkt A. und Min punkt B. Und A und B stellen Sigma_xx bzw. Sigma_yy von B-System dar. woher weiß ich das? die sollten doch sigma_1 und sigma_2 von B sein oder nicht?

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Erste Frage: Um welche Achse e und mit welchem Winkel ist das B-System gegenüber dem K-System verdreht?

Um die Frage zu beantworten, müssen wir das Konzept der Mohr'schen Spannungskreise verstehen. Die maximale Schubspannung tritt auf, wenn die Normalspannungskomponenten auf der Ebene, auf der die Schubspannung wirkt, gleich null sind. Dies bedeutet, dass die maximale Schubspannungsebene in der Mitte zwischen den Hauptspannungen liegt. Da die maximale Schubspannung \(\tau_{\text{max}}\) bei einer Drehung um 45° von den Hauptspannungen erreicht wird, liegt es daran, dass im Mohr'schen Kreis der Winkel im Spannungskreis das Doppelte des Winkels im realen Raum darstellt.

Hieraus folgt, dass, wenn Sie ein Koordinatensystem haben, das um 45° verdreht ist, um die maximale Schubspannung zu erfassen, diese Drehung im Bezug auf die ursprüngliche Konfiguration stattfinden muss. Da in der Frage gesagt wird, dass \(e\) die \(e^K_y\)-Achse ist, bedeutet dies, dass das B-System um die \(e^K_y\)-Achse gegenüber dem K-System verdreht ist, um die Ebene der maximalen Schubspannung auszurichten.

Die 90° im Mohr'schen Kreis, die auf die 45° reale Drehung hinweisen, resultieren aus der Tatsache, dass die maximale Schubspannung dann auftritt, wenn die betrachtete Ebene um 45° zu den Hauptspannungen verdreht ist. Die Drehung um die \(e^K_y\)-Achse ergibt sich aus der Richtung, in der die maximale Schubspannung auftritt (zwischen den Hauptspannungen), welche senkrecht zur Hauptspannungsebene steht.

Zweite Frage: Bestimmen Sie die Komponente sigma^B_xx des Spannungstensors Sigma_B bezüglich des B-Systems.

Um die Komponenten \(\sigma^B_{xx}\) des Spannungstensors im B-System zu bestimmen, betrachten Sie, dass im Mohr'schen Spannungskreis die Punkte A und B die Extremwerte der Hauptspannungen \(\sigma_1\) und \(\sigma_2\) repräsentieren. Da das B-System so orientiert ist, dass die maximale Schubspannung auftritt, bedeutet dies, dass eine der Achsen (in diesem Fall die x-Achse des B-Systems) zwischen den Hauptspannungen des K-Systems liegt.

Die Frage liefert einen Hinweis, dass die Hauptspannungen in den Punkten A und B sind, die \(\sigma^B_{xx}\) bzw. \(\sigma^B_{yy}\) im B-System entsprechen. Da \(\tau_{\text{max}} = 3k\) gegeben ist und die maximale Schubspannung auftritt, wenn die Differenz zwischen den Hauptspannungen maximal ist, legen die Positionen von A und B und die Geometrie des Mohr'schen Kreises nahe, dass sich die Normalspannungen um \(2k\) und \(-k\) gruppieren (da die Schubspannung im größten Kreis maximal ist und die Spannungen symmetrisch um den Mittelpunkt des Mohr'schen Kreises angeordnet sind).

Da \(\sigma^B_{xx}\) und \(\sigma^B_{yy}\) als die Punkte A und B im B-System identifiziert werden und der größere Wert von \(2k\) als \(\sigma^B_{xx}\) identifiziert wird (da es näher an der maximalen Hauptspannung \(\sigma_1\) liegt), ist die Lösung, dass \(\sigma^B_{xx} = 2k\).

Die Bestimmung basiert hier auf der Interpretation des Mohr'schen Kreises und der grundlegenden Transformation von Spannungen zwischen Koordinatensystemen durch Drehungen. Die Umrechnung dieser Werte zwischen den Systemen basiert auf den geometrischen Beziehungen im Kreis und den Eigenschaften der Schub- und Normalspannungen in gedrehten Systemen.
