Hallo,

ich bräuchte Hilfe bei der Berechnung der Lagerkräfte. Komm leider gar nicht mehr ins Thema rein.

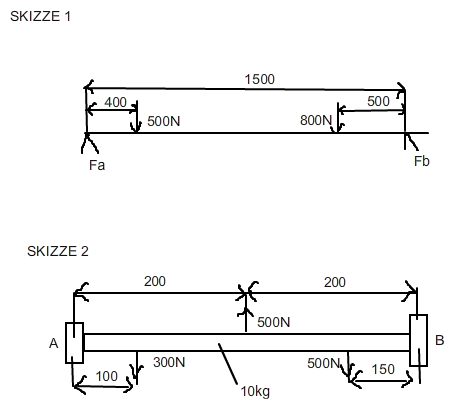

Bild Mathematik



Mein Lösungansatz zu Skizze 1:


Fa= 500Nx1000+800Nx500 / 1500

Fa= 600N


Fb=800Nx1100+500x400 / 1500

Fb = 720N

Avatar von

1 Antwort

0 Daumen

Deine Lösung für Skizze 1 kann nicht stimmen da Fa + Fb nicht der
Auflast entspricht.

Fb = ( 500 * 400 + 800 * 1000 ) / 1500 = 666  2/3 N
Fa = ( 500 * 1100 + 800 * 500 ) / 1500 = 633  1/3 N

Die Summe der Auflagerkräfte = Auflast.

Avatar von 7,2 k

Danke , könntest du mir auch einen Vorschlag für skizze 2 machen?

Skizze 2
Fb = ( 300 * 100 + 500 * 250 - 500 * 200 ) / 400
Fa = ( 300 * 300 + 500 * 150 - 500 * 200 ) / 400
