Transformator: Induktionsspule, Feldspule: Welche Werte soll ich eintragen?

Question

Hallo,

wie geht diese Aufgabe? Ich verstehe irgendwie nicht was ich da machen soll...

Danke im Voraus!

Comments

Vom Duplikat:

Titel: Wie groß ist U {im} Sekundärkreis?

Stichworte: physik

Aufgabe:

Text erkannt:

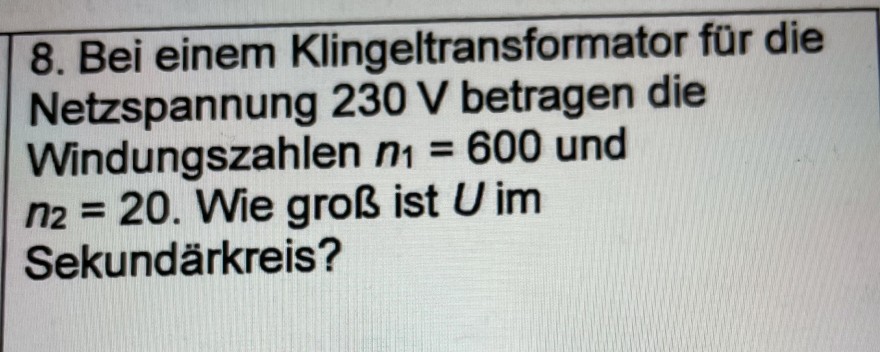

8. Bei einem Klingeltransformator für die Netzspannung \( 230 \mathrm{~V} \) betragen die Windungszahlen \( n_{1}=600 \) und \( n_{2}=20 \). Wie groß ist \( U \mathrm{im} \) Sekundärkreis?

Problem/Ansatz:

Wie geht das?

---

Hier ein Tipp:

Die Windungszahlen und Spannungen verhalten sich proportional.

Gruß von hightech

---

Kann ich leider nichts mit anfangen, tut mir leid… aber danke:)

Answer 1

Hallo Anton,

Feldspule = Primärspule  ,  Induktionsspule = Sekundärspule

    (Die Bezeichnungen sind in "Trafo-Aufgaben" eher ungewöhnlich)

Bei Zeichnung 1  fehlt die 2. Spule mit Anschluss für Spannungsabnahme von U_s.

Bei Zeichnung 2 fehlen zwei Anschlüsse für  U_p und U_s

In den Tabellen hast du jeweils 3 Angaben für die Gleichung

U_s / U_p  =  N_s / N_p   ⇔  U_s * N_p  =  U_p * N_s

Stelle die Gleichung jeweils nach der fehlenden Größe um (das ist hier jeweils nur eine Division) und setze die gegebenen Werte ein.

Beispiel 1. Tabelle ,  es fehlt  U_s

U_s = U_p * N_s / N_p  =  20 V *  1 Wdg. / 200 Wdg.  =  0,1 V

Gruß Wolfgang

Comments

Hallo Wolfgang,

2)

Us * Np  =  Up * Ns     :Up

(20*200)/20=200Wdg.

3)

Np=(40V*400Wdg.)/20V

Np=800Wdg.

---

2)  Ja

3)  N_p = U_p * N_s / U_s =  20V * 400 Wdg. / 40V  = 200 Wdg.

---

Ich wusste das ich da falsch umgestellt habe...

---

Hallo Wolfgang,

"Hat die Sekundärspule eine geringere Windungszahl, fällt die Stromstärke nicht wie bei der elektrischen Spannung, sondern sie steigt."

Bei der 3) wird doch aber die Windungsanzahl der Feldspule(Primärspule) gesucht. Die Induktionsspule(Sekundärspule) hat eine höhere Spannunng (40V) als die Primärspule.

Wie kann es dann sein, dass die Primärspule 200Wdg. hat? Dann müsste doch die Spannung an der Sekundärspule geringer sein?`

LG

Anton

---

Ach ne, Denkfehler, hat sich geklärt!

Answer 2

Also, ich sehe das so, ohne die Zeichnungen genau anzuschauen,

1. 0,1 Volt

2. 200 Wdg.

3. 200 Wdg. ohne Verlustberücksichtigung in die leeren Felder eintragen.

Comments

Darauf hatten wir uns schon geeinigt :-)

  ( bei 1.    0,1 V )
