Zugkraft an einer Deichsel?

Question

Hier nochmals die gleiche Frage, jedoch mit einem Bild. Tut mir Leid, dass es PRobleme hatte.

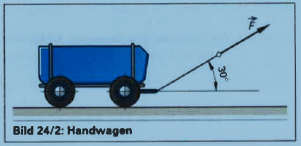

Auf waagrechter Strasse wird ein Handkarren mit der Masse von 100 kg an einer Deichsel schräg gegen die Waagrechte gezogen (siehe Bild). Die Gesamtauflagekraft beträgt wegen der senkrechten Komponenten der Zugkraft F nur 980 N.

Wie gross ist die Zugkraft F (g = 10 N/kg)?

Comments

Hallo Silverdart,

das Bild ist leider leer.

Ich gehe davon aus, dass ein geometrischer Zusammen hang zwischen der Senkrechten und Waagerechten Komponente und der Zugkraft an sich dargestellt ist. Aus diesem solltest Du dann mit sin, cos, tan oder Pythagoras oder aehnlichen Funktionen die Zugkraft berechnen koennen.

Die Senkrechte Komponente ist betraglich gleich dem Teil der von der Auflagekraft zur Gewichtskraft noch fehlt. Man hebt quasi auch den Wagen ein bischen hoch.

Gruss

Answer 1

Bei deiner 1.Einstellung der Frage hat die Angabe des Winkels gefehlt.
Deshalb ist diese unbeantwortbar gewesen.

F Vertikal = 1000 N - 980 N = 20 N

sin ( 30 ) = 20 / Zugkraft in der Deichselstange.
Zugkraft = 40 N

Und noch die Zugkraft horizontal

40^2 = 20^2 + x^2
x = 34.64 N
