Aufgabe:

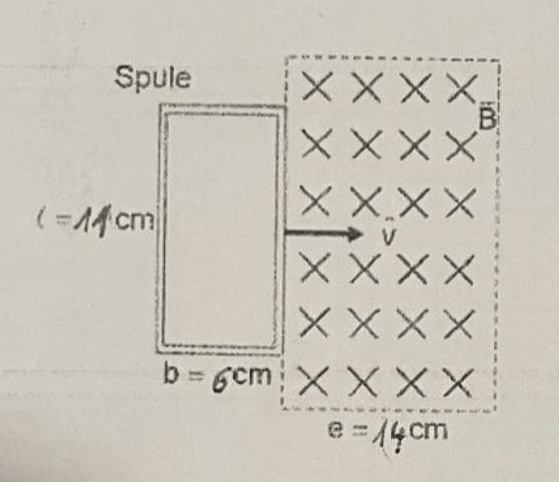

Eine flache rechteckige Spule mit 30 Windungen und dem Widerstand 60 Ohm
wird mit konstanter Geschwindigkeit 2,0cm/s
durch das scharf begrenzte homogene Magnetfeld der magnetischen

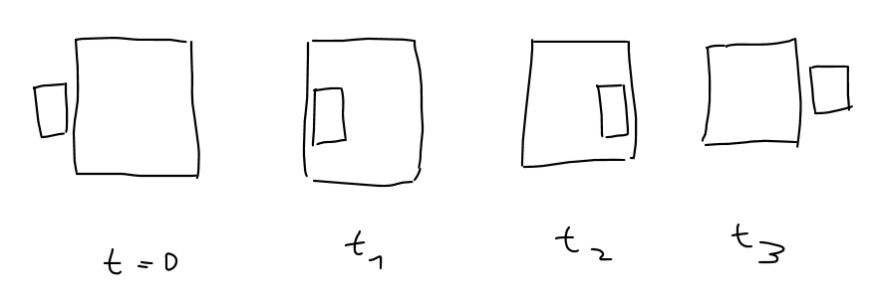

Flussdichte 2,5 T bewegt. Die Spulenenden sind kurz geschlossen. Zum Zeitpunkt t1, sei die Spule gerade vollständig in das Magnetfeld eingetaucht, zum Zeitpunkt t2 beginnt die Spule das Magnetfeld zu verlassen und zum Zeitpunkt t3 habe die Spule das Magnetfeld vollständig verlassen.
a. Geben Sie die Zeitpunkte t1, t2 und t3 an.
b. Während die Spule in das Magnetfeld eindringt, wirkt in ihr die Spannung Ui. Berechnen Sie diese.
C. Stellen Sie den zeitlichen Verlauf der in der Spule induzierten Spannung für 0 ≤ t ≤ 12s in einem t-U-Diagramm dar.d. Berechnen Sie den Induktionsstrom.


Problem/Ansatz: Sehe weder Anfang noch Ende und schreibe Klausur. Erbitte dringend Hilfe…!
