Habe ich die Messbuchsen richtig verbunden?

Question

Aufgabe:

Gegeben ist eine Parallelschaltung mit zwei Widerständen. Ihre Aufgabe ist es, mit dem dargestellten Multimeter den Strom I2 zu messen. Markieren Sie die korrekte Position des Drehwahlschalters und verbinden Sie die passenden Messbuchsen mit der Schaltung, sodass der gesuchte Strom gemessen werden .

Problem/Ansatz:

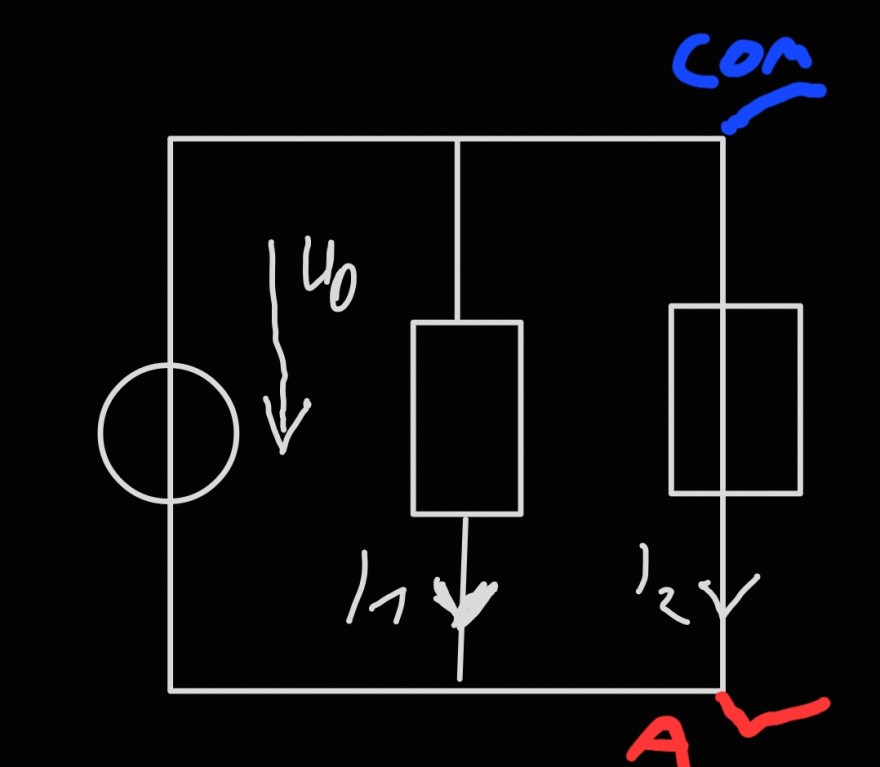

Ich würde die Position des Drehwahlschalters auf A stellen und die Messbuchsen 10A und COM wählen und so verbinden.

Habe ich die Messbuchsen richtig verbunden ? (Ich muss die Verbindung einzeichnen)

Answer 1

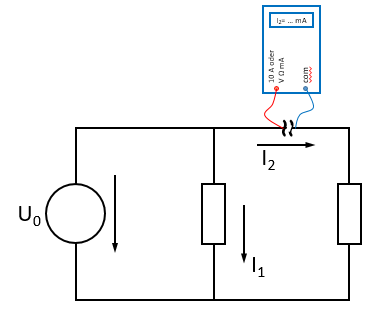

um den Strom zu messen, muss du mit einem solchen Multimeter immer den Stromkreis trennen und den Strom durch das Multimeter fleißen lassen; der Strom I₂ muss eben durch das Messgerät fließen.

Jetzt zum Messbereich: wenn du unsicher bist, fängst du mit dem 10 A-Messbereich an, dann sind deine Anschlüsse am Multimeter "10 A" und "com". Wenn dann nur Ströme deutlich unter 1 A angezeigt werden, kannst du auf den Milliamper-Bereich umschalten; hier schaltest du das Multimeter auf den größten mA-Bereich und verbindest mit den Anschlüssen

"V Ω mA" und "com". Vorsichtig kannst du dann auf andere mA-Bereiche wechseln.

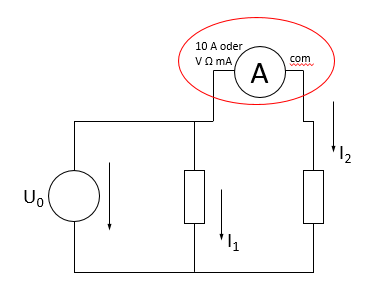

Die rote Ellipse stellet das Multimeter dar

Comments

Danke, aber das einzeichnen des Ampermeter ist nicht gefragt. Ich soll die Verbindung vom Multimeter zum Schaltplan einzeichnen.

Wäre meine Zeichnung dann richtig, wüsste nicht wie ich es sonst darstellen solle? Also über und unter dem Widerstand ein Kabel zum Multimeter.
