NMOS PMOS 2 WAHRHEITSTABELLEN

Question

Ich habe einen CMOS Gatter.

Der obere Teil ist ja pmos und der untere cmos.

In der Mitte geht es nach rechts zum "Y"

Ich soll nun eine wahrheitstabelle erstellen die durch die transistorschaltung realisiert wird.

Muss ich 2 wahrheitstabellen erstellen? Ich habe ja schließlich den oberen Teil und unteren Teil.

Danke im voraus

Answer 1

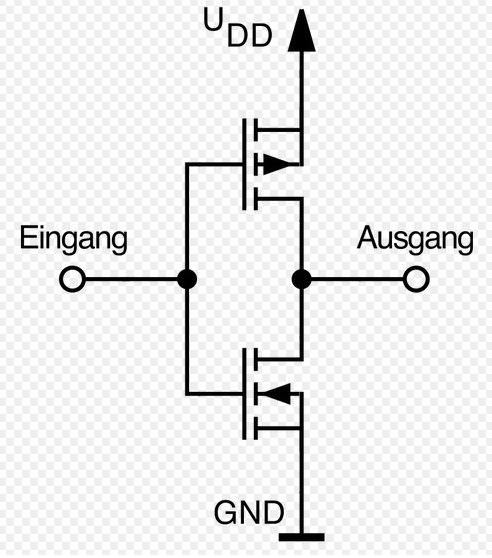

Hallo Jf7. “CMOS-Gatter” bedeutet gemäß https://de.wikipedia.org/wiki/Complementary_metal-oxide-semiconductor eine Schaltung aus NMOS und PMOS. Dies kann z. B. eine Inverter- oder NAND-Schaltung sein. Deinen Angaben nach geht es hier wohl um einen CMOS-Inverter, siehe Bild.

Also bekommst du eine Wahrheitstafel mit einem Eingang und einem Ausgang. Kriegst du das hin?

Comments

Hmmm, 6 Tage ohne Antwort. Dann bist du wohl nicht mehr interessiert.
