Ströme, Spannungen und Gesamtwiderstand berechnen

Question

Ges : R_g = ?

      U_R1 = ?

      I_R1 = ?

      U_R2 = ?

      I_R2 = ?

     U_R3 = ?

     I_R3 = ?

     U_R4 = ?

     I_R4 = ?

     U_R5 = ?

     I_R5 = ?

Der Ersatzwiderstand ist bei mir nicht richtig. Deshalb sind auch die Spannungen und Ströme nicht richtig. Es sollte für Rg = 12,81kΩ rauskommen. Vielen Dank für die Antwort.

Answer 1

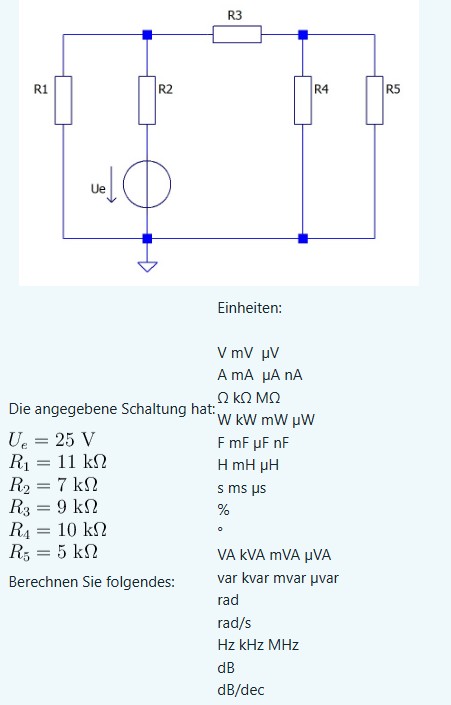

R₄ und R₅ sind parallel geschaltet,

R₃ liegt in Reihe zu R₄₅,

zu R₃ und R₄₅ parallel liegt R1.

Zu dem Widerstandswert, der sich daraus ergibt, noch den R₂-Wert addieren und du solltest auf den Gesamtwiderstand von 12,81kΩ kommen.
