Kraft und Hebellänge berechnen

Question

Aufgabe: Wie gehe ich vor und die Kraft und die hebellänge zu berechnen ( welche Formel brauche ich) ?

Text erkannt:

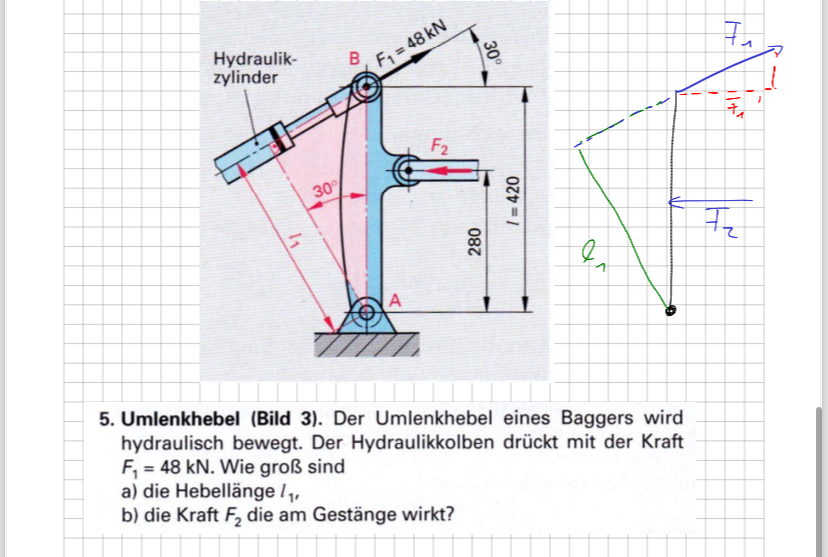

5. Umlenkhebel (Bild 3). Der Umlenkhebel eines Baggers wird hydraulisch bewegt. Der Hydraulikkolben drückt mit der Kraft \( F_{1}=48 \mathrm{kN} \). Wie groß sind
a) die Hebellänge \( l_{1} \),
b) die Kraft \( F_{2} \) die am Gestänge wirkt?

Answer 1

zu a)

das rechtwinklige Dreieck ist schon rosa dargestellt; l₁=420 mm · cos (30°)

zu b)

setze im Punkt A die Momente an: l₁ · F₁ = 280 mm · F₂ und löse nach F₂ auf

Bei Unklarheiten bitte melden.
