Welche Lampen leuchten, welche nicht?

Question

Text erkannt:

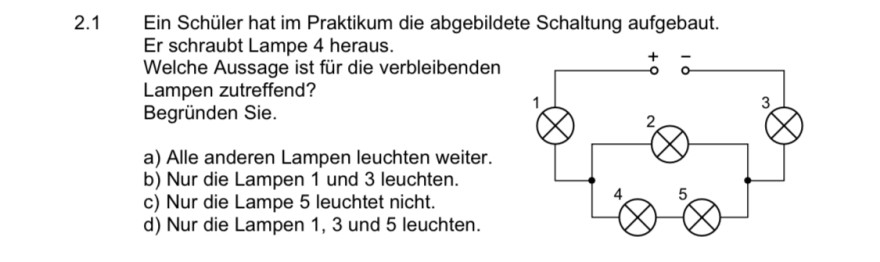

2.1 Ein Schüler hat im Praktikum die abgebildete Schaltung aufgebaut. Er schraubt Lampe 4 heraus.
Welche Aussage ist für die verbleibenden Lampen zutreffend? Begründen Sie.
a) Alle anderen Lampen leuchten weiter.
b) Nur die Lampen 1 und 3 leuchten.
c) Nur die Lampe 5 leuchtet nicht.
d) Nur die Lampen 1, 3 und 5 leuchten.

Problem/Ansatz: Welche Lösung ist richtig. Erbitte dringend Hilfe … Danke im Voraus :)

Answer 1

Antwort c) ist richtig. Da Lampe 4 und Lampe 5 in Reihe geschaltet sind und dir fehlende Lampe 4 eine Unterbrechnung darstell, kann dur Lampe 5 kein Strom mehr fließen.
