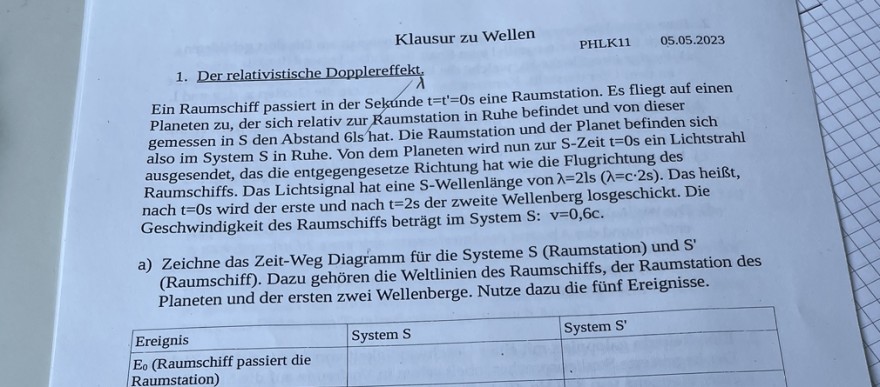

Klausur zu Wellen
1. Der relativistische Dopplereffekt.
Ein Raumschiff passiert in der Selande \( t=t^{\prime}=0 \) s eine Raumstation. Es fliegt auf einen Planeten zu, der sich relativ zur Raumstation in Ruhe befindet und von dieser gemessen in S den Abstand 6ls hat. Die Raumstation und der Planet befinden sich also im System \( S \) in Ruhe. Von dem Planeten wird nun zur S-Zeit \( t=0 \) s ein Lichtstrahl ausgesendet, das die entgegengesetze Richtung hat wie die Flugrichtung des Raumschiffs. Das Lichtsignal hat eine S-Wellenlänge von \( \lambda=2 l s(\lambda=c \cdot 2 s) \). Das heißt, nach \( t=0 \) s wird der erste und nach \( t=2 \) s der zweite Wellenberg losgeschickt. Die Geschwindigkeit des Raumschiffs beträgt im System S: v=0,6c.

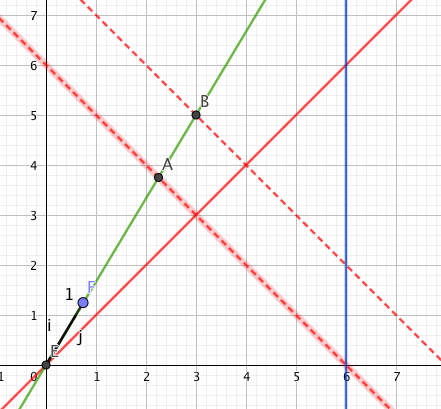

a) Zeichne das Zeit-Weg Diagramm für die Systeme S (Raumstation) und S' (Raumschiff). Dazu gehören die Weltlinien des Raumschiffs, der Raumstation des Planeten und der ersten zwei Wellenberge. Nutze dazu die fünf Ereignisse.
\begin{tabular}{|l|l|l|}
\hline Ereignis & System S & System S' \\
\hline\( E_{0} \) (Raumschiff passiert die & & \\
Raumstation) & &. \\
\hline
\end{tabular}
Aufgabe: Wie sieht der Graph aus?
Problem/Ansatz:
Hallo, muss einen Graphen zeichnen, also System Strich; S‘
Könntet ihr mir helfen?
