Aufgabe:
Hey, guten tag

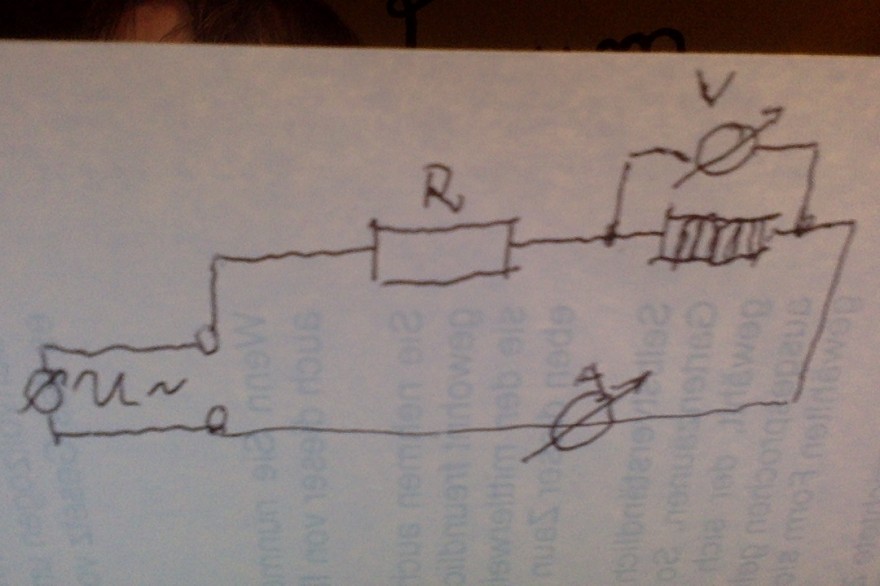

Unzwar komme ich bei der Vorbetrachtung nicht könnte, wäre es möglich das jemand mir den schaltplan anzeichnet bitte
Problem/Ansatz:
Text erkannt:

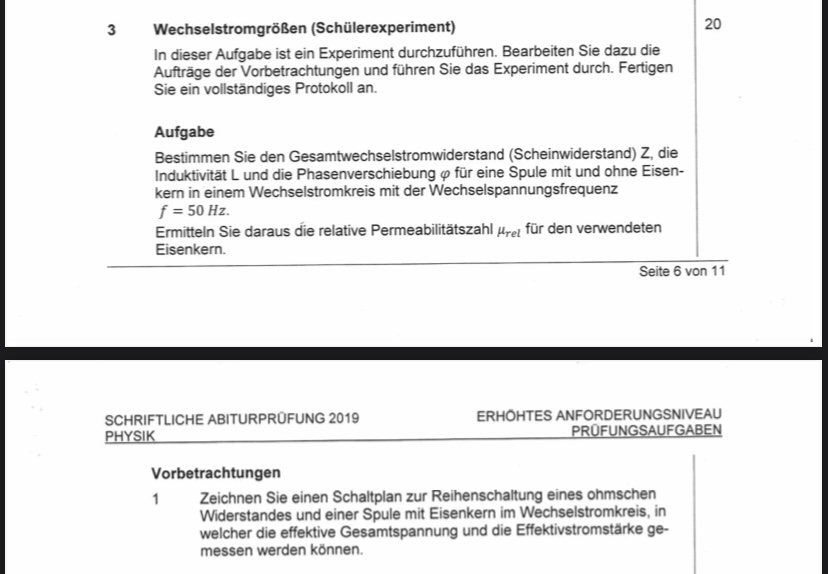

3 Wechselstromgrößen (Schülerexperiment)
20
In dieser Aufgabe ist ein Experiment durchzuführen. Bearbeiten Sie dazu die Aufträge der Vorbetrachtungen und führen Sie das Experiment durch. Fertigen Sie ein vollständiges Protokoll an.
Aufgabe
Bestimmen Sie den Gesamtwechselstromwiderstand (Scheinwiderstand) Z, die Induktivität \( L \) und die Phasenverschiebung \( \varphi \) für eine Spule mit und ohne Eisenkern in einem Wechselstromkreis mit der Wechselspannungsfrequenz \( f=50 \mathrm{~Hz} \)
Ermitteln Sie daraus die relative Permeabilitätszahl \( \mu_{\text {rel }} \) für den verwendeten Eisenkern.
SCHRIFTLICHE ABITURPRÔFUNG 2019
ERHOHTES ANFORDERUNGSNIVEAU
PHYSIK
PROFUNGSAUFGABEN
Vorbetrachtungen
1 Zeichnen Sie einen Schaltplan zur Reihenschaltung eines ohmschen Widerstandes und einer Spule mit Eisenkern im Wechselstromkreis, in welcher die effektive Gesamtspannung und die Effektivstromstärke gemessen werden können.
