Kräftezerlegung zeichnerisch lösen

Question

Aufgabe:

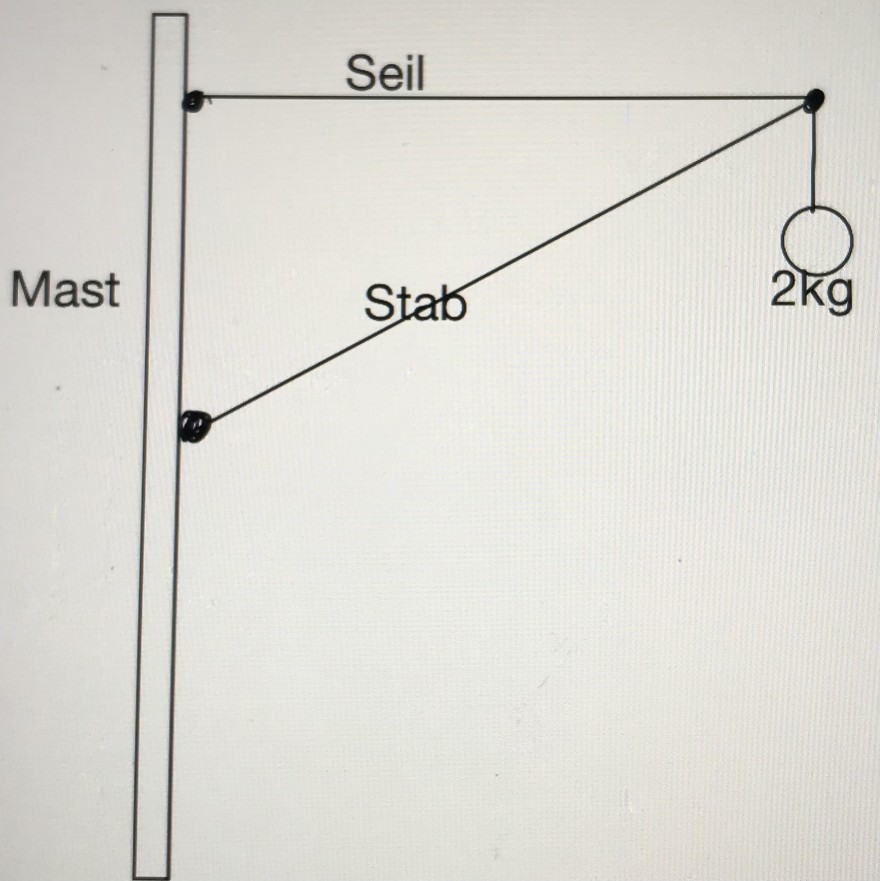

Am Ende eines Stabes hängt ein Gewicht mit m = 2kg.

a) Mit welcher Kraft wird das waagerechte Seil, was oben am Mast befestigt ist, gespannt?

b) Wie hoch ist die Kraft, die den Stab schräg gegen den Masten drückt?

Das ganze soll zeichnerisch gelöst und dann gemeßen werden.

Problem/Ansatz:

Ich weiß nicht wie ich das zeichnerisch lösen kann.

Answer 1

Hallo

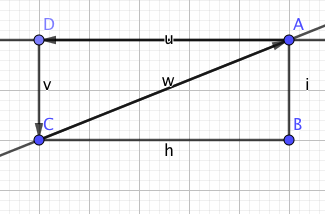

die Summe der 2 Kräfte muss ja 20N ergeben (mit g=10N/kg) , also wähle etwa 10N=2cm (oder 4cm) dann zeichne 2 Geraden im Winkel der 2 Kräfte, die treffensich, in einem Punkt wie meine Zeichnung, meß die 2 Strecken ab und multiplizier sie mit deinem gewählten Maßstab  oder zeichne das ganze Parallelogramm (hier Rechteck) der Kräfte .

Gruß lul
