Aufgabe:
Die Aufgabe ist den Gesamtwiderstand, die Gesamtstromstärke, die Teilströme und die Spannung in der Reihen- und Parallelschaltung zu berechnen.
Problem/Ansatz:
Diese Aufgabe ist eine Übung für einen anstehenden
Kurztest. Jedoch verstehe ich nicht ganz wie ich das alles am besten berechnen sollte. Irgendwie würde ich es vielleicht hinbekommen etwas hinzuschreiben, aber da ich es verstehen muss, wäre es gut, wenn mir jemand, dass erklären kann.
Danke im voraus

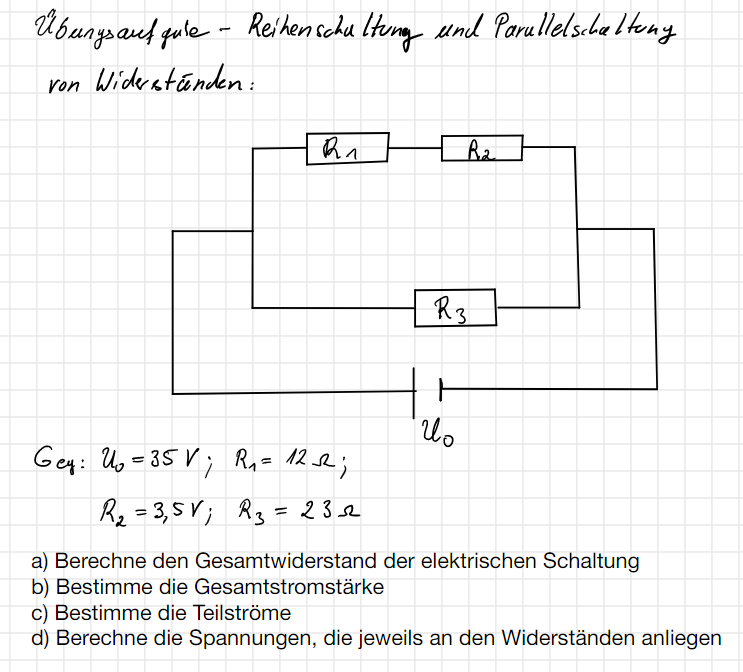

Text erkannt:
U bunysanf qule - Reihenschu ltung und Parullelschaltony ron Widestánden:
\( G_{\text {ey }}: U_{0}=35 \mathrm{~V} ; \quad R_{1}=12 \Omega_{j} \)
\( R_{2}=3,5 r ; \quad R_{3}=23 \Omega \)
a) Berechne den Gesamtwiderstand der elektrischen Schaltung
b) Bestimme die Gesamtstromstärke
c) Bestimme die Teilströme
d) Berechne die Spannungen, die jeweils an den Widerständen anliegen
