Passen die Zeichnungen von Stromkreisen?

Question

Aufgabe:

5. Zeichnen Sie einen Stromkreis, der als Verbraucher eine Glühlampe enthält. Zeichnen Sie außerdem ein Strommessgerät und ein Spannungsmessgerät ein, so dass
die Stromstärke durch die Lampe und der Spannungsabfall über ihr gemessen werden. Bitte zeichnen Sie mit Lineal!

6. Wie muss man vier Batterien mit je U = 4,5 V schalten, damit man eine Gesamt spannung von
a) 9 V, b) 18 V, c) 4,5 V
erhält?
Fertigen Sie zu jeder Teilaufgabe ein Schaltbild an, und verwenden Sie jeweils alle
vier Batterien.


Könnte jemand mal schauen, ob ich das alles richtig gezeichnet habe?
…

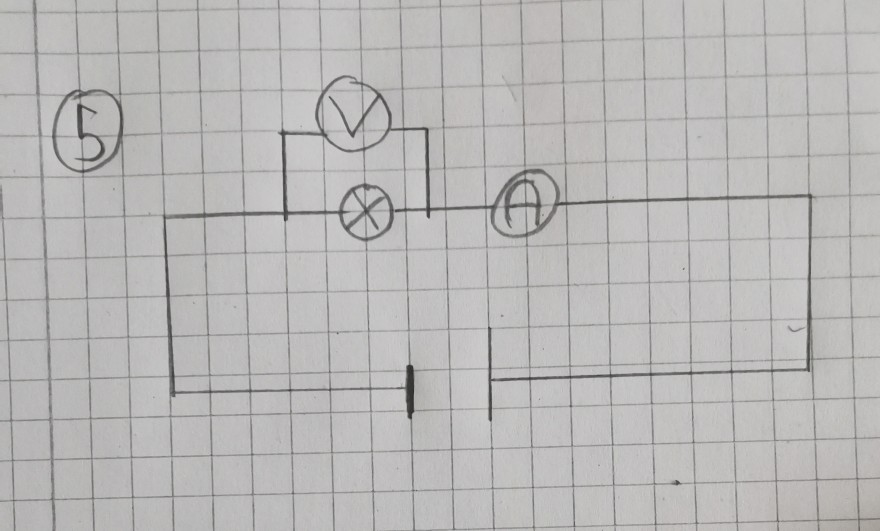

Text erkannt:

(5)

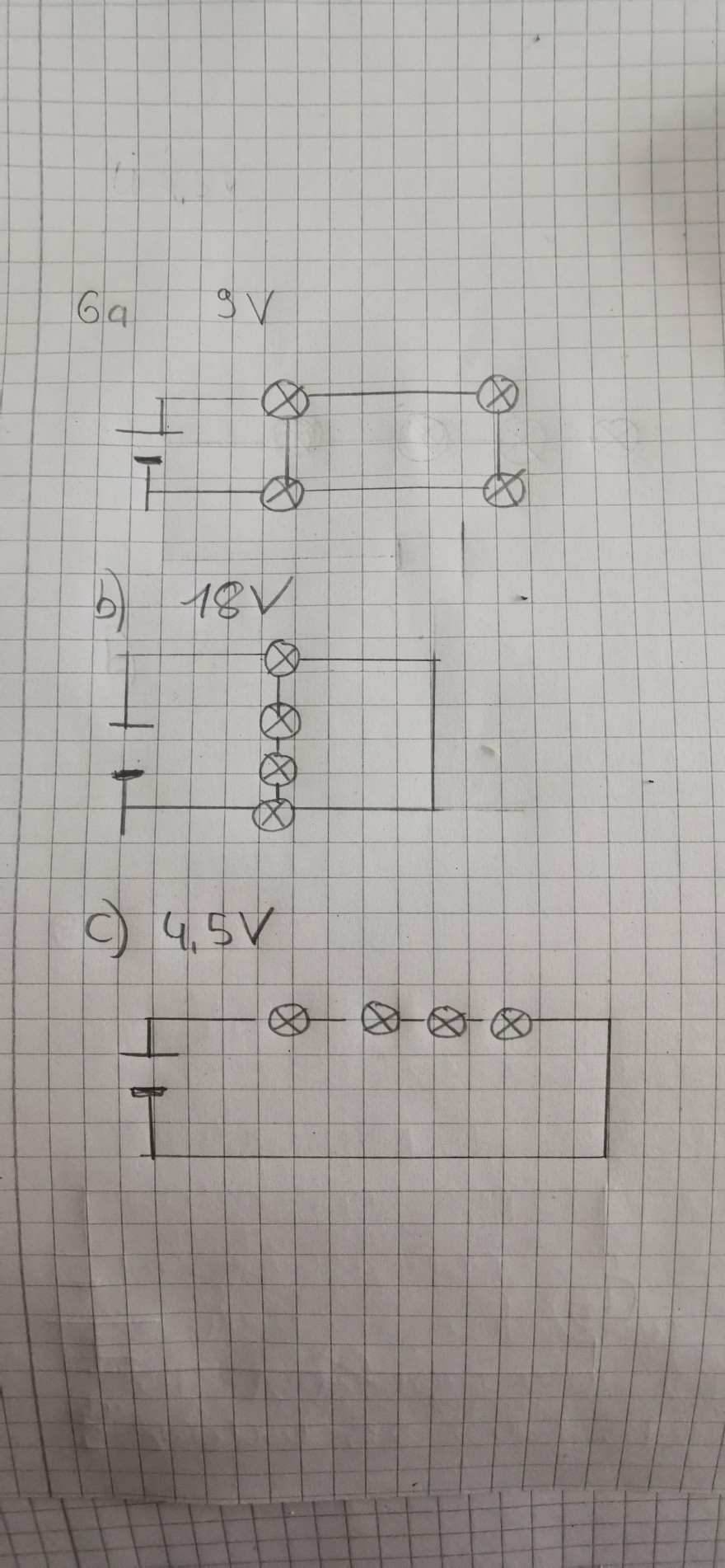

Text erkannt:

\( 6 a \quad 9 V \)
b) \( 18 \mathrm{~V} \)
C) \( 4,5 \mathrm{~V} \)

Answer 1

Hallo

die Aufgabe 5 ist richtig gelöst.

Aufgabe 6 sollte nur Batterien  enthalten. bei dir sind es nur Glühlampen.  und eine einsame Batterie,

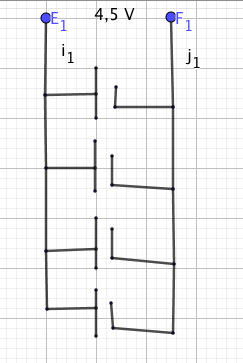

 4,5V erhältst du etwa in dem du die 4 negativen Pole verbindest und die 4 positiven, dann schreibst du 4,5 V dran.

etwa wie meine schnell und unschön gemachte Skizze.

Text erkannt:

\

Sehr falsch ist auch, dass in deiner Zeichnung Glühlampen 3 Anschlüsse haben, das gibt es nicht.

Comments

oh okay...ich hab falsch gelesen. Ich hab das ganze mal überarbeitet. kann ich hier irgendwo eine Zeichnung hochladen, oder muss ich die Frage erneut stellen?

---

unter dem Eingabefenster stehen auch bei Kommentaren  Dateien auswählen ,
