Magnetisches Felder physik

Question

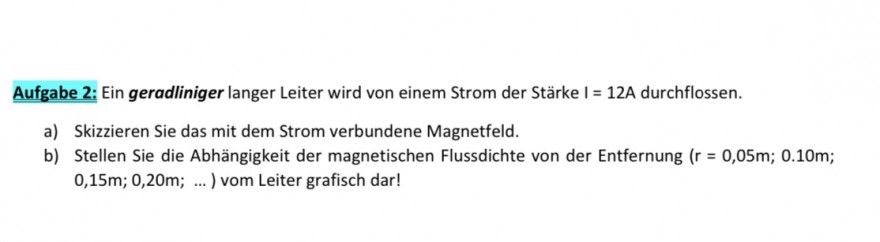

Text erkannt:

Aufgabe 2: Ein geradliniger langer Leiter wird von einem Strom der Stärke I = \( 12 \mathrm{~A} \) durchflossen.
a) Skizzieren Sie das mit dem Strom verbundene Magnetfeld.
b) Stellen Sie die Abhängigkeit der magnetischen Flussdichte von der Entfernung \( (r=0,05 m ; 0.10 m ; \) \( 0,15 \mathrm{~m} ; 0,20 \mathrm{~m} ; \ldots) \) vom Leiter grafisch dar!

Kann jemand mir bitte helfen ? a und b

Answer 1

Hallo Phil,

a) hier ist das Magnetfeld dargestellt:  Anklicken

oder animiert Anklicken

b)

bei konstanter Stromstärke gilt für die magnetische Flussdichte des Feldes eines geraden Leiters in Abhängigkeit vom Abstand r vom Leiter:

\(\textcolor{green}{B(r)=μ_0·\dfrac{I}{2π·r}} \text{  mit }  μ_0= 4π·10^{-7}\frac{N}{A^2} ≈1,257·10^{-6}\frac{N}{A^2} \)

Wenn du jetzt die angegeben Radien einsetzt, erhältst du Wertepaare (r , B), die du in einem Koordinatensystem einzeichnen kannst.

Gruß Wolfgang
