Aufgabe:

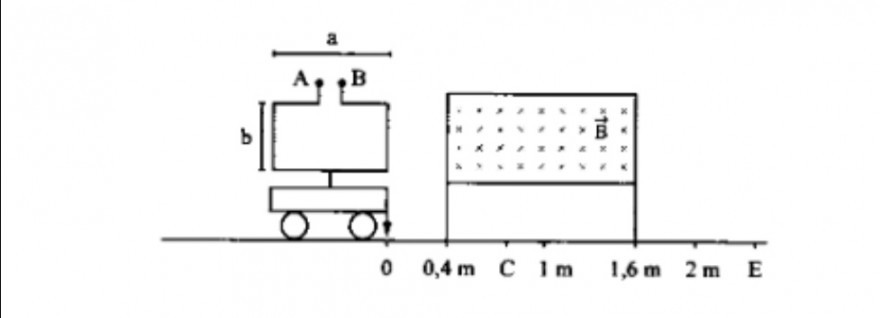

Auf einer horizontaler Fahrbahn befindet sich ein Wagen, der an seiner Vorderfront einen Postpfeil trägt. Auf dem Wagen ist ein rechteckiger Drahtrahmen mit der Länge a = 0.80 m und Höhe b = 0.40 m montiert. Senkrecht, zur Rahmenebene befindet sich ein räumlich begrenztes homogenes Magnetfeld B, dessen Feldlinien in die Zeichenrben* weisen.
A) Das Magnetfeld ist zeitlich konstant und hat die Feldstärke B = 0.40T. Der Wagen passiert zum Zeitpunkt t = 0 s den Punkt 0 und bewegt sich mit konstanter Geschwindigkeit v1 = 0.20 m/s von 0 nach E.
Begründen Sie, dass zwischen den Anschlüssen A und B eine Spannung abgegriffen werden kann.
Zeichnen Sie das Spannung-Zeit-Diagramm für die zwischen den Anschlüssen A und B gemessene Spannung U (t-Achse 1 cm = 1 s; U-Achse 1 cm = 20 mV).
