Feldlinienbilder vervollständigen

Question

Hallo zusammen,

ich weiss nicht wie ich die feldlininen einzeichnen muss, wie geht man da vor?

Text erkannt:

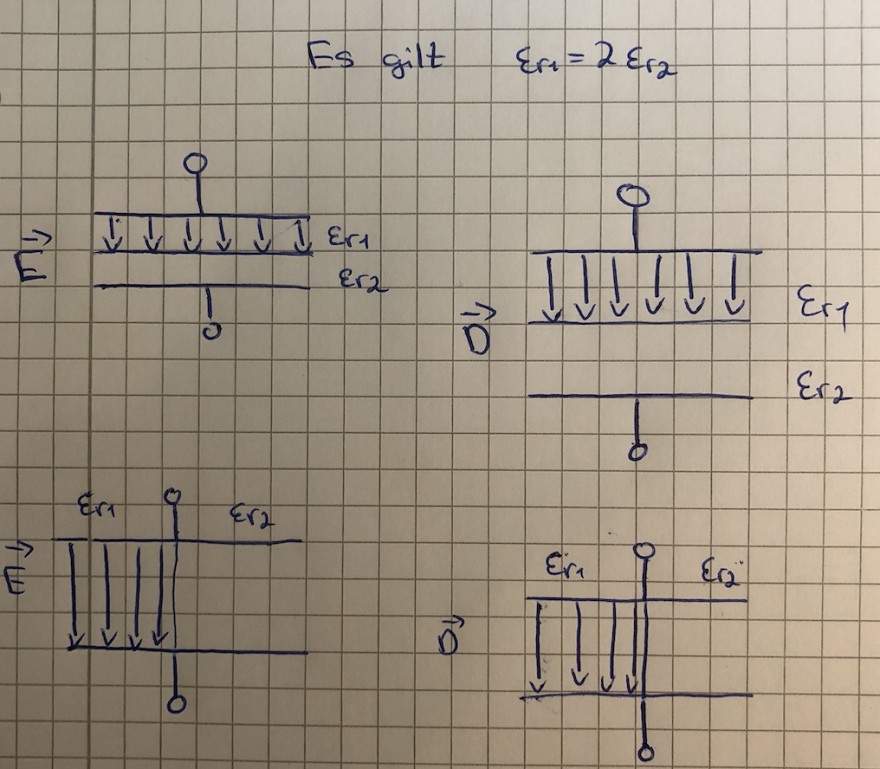

Es gilt \( \varepsilon_{r_{1}}=2 \varepsilon_{r_{2}} \)

Answer 1

hallo

 E ist umgekehrt proportional zu εr, d,h bei doppelten εr halb so stark, dagegen bleibt D gleich.

 das gilt für die ersten 2, die man als in Reihe geschaltete Kondensatoren betrachten kann,  wo auf jedem die gleiche Ladung sitzt, die Spannungen aber verschieden sind. (zeichnen : halb soviel E Linien, gleich viele D Linien

die 2 ten betrachte als parallelgeschaltete Kondensatoren. Die Spannung ist gleich also  E=U/d , die Ladungsdichte verschieden D=εr*ε0*E

Gruß lul
