Problem/Ansatz:

Ein Keil mit dem Keilwinkel β=30° wird mit 60 N in ein Holzstück geschlagen.

Welche Keilwangenkräfte wirken in den Spalt?

Skizze mit allen relevanten Kräften und Winkeln

               F

Fw=__________

       2 .  sin β / 2

Avatar von

In der Formel musst du wohl die gegebenen Grössen einsetzen.

Hast du schon einen Anfang einer Skizze?

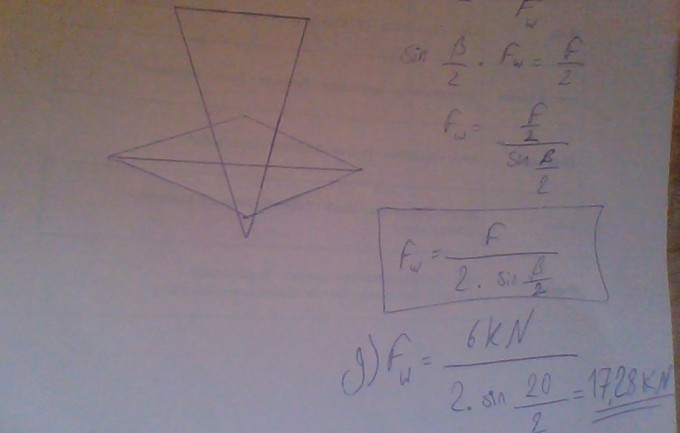

Eigentlich Skizze könnte ich nicht zeichnen.

Ich weiß nur so ungefähr soll das sein

1 Antwort

0 Daumen

Hallo

 die Skizze wäre richtig, wem die Kräfte senkrecht auf den Seiten ( Wangen) des Keils stünden. Die Vertikale in dem Parallelogramm ist die wirkende Kraft, die ja nach unten drückt, der Winkel rechts und links ist gleich dem Winkel des Keils. dann kann man die Formel ablesen. (Rechtwinkliges Dreieck F/2, wagerechte, Fw)

Gruß lul

Avatar von 33 k

Danke lul.

@MASO: Versuche du den Text von lul in eine bessere und beschriftete Skizze umzusetzen. Wir können das nochmals anschauen, falls du weiterhin unsicher bist.
