zustandstabelle angeben t flip flop

Question

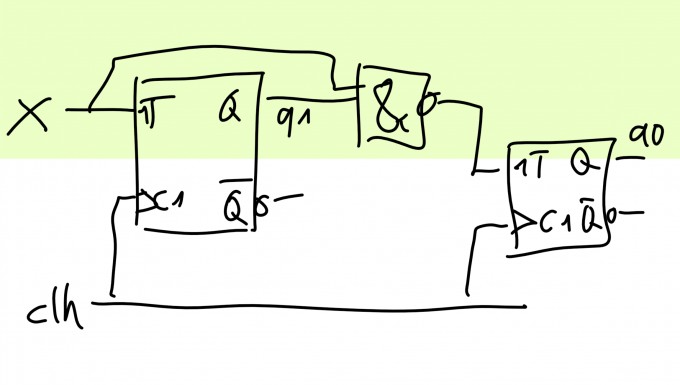

ich soll die folgende Zustandstabelle ausfüllen (q0^t+1, q0^t+1 und y sind nicht gegeben):

q1t	q0t	x	q1t+1	q0t+1	y
0	0	0	0
0	0	1	1
0	1	0	0
0	1	1	1
1	0	0	1
1	0	1	0
1	1	0	1
1	1	1	0

q1^t+1 toggelt immer dann, wenn x=1 gilt.

Bei q0^t+1 war ich mir nicht sicher, ob ich (q1^t+1 *x)' oder (q1 *x)' betrachten muss.

Wäre über Hilfe dankbar.

Comments

y ist der negierte Ausgang am rechten Flipflop

---

Kann mir niemand weiterhelfen?

Answer 1

Hallo,

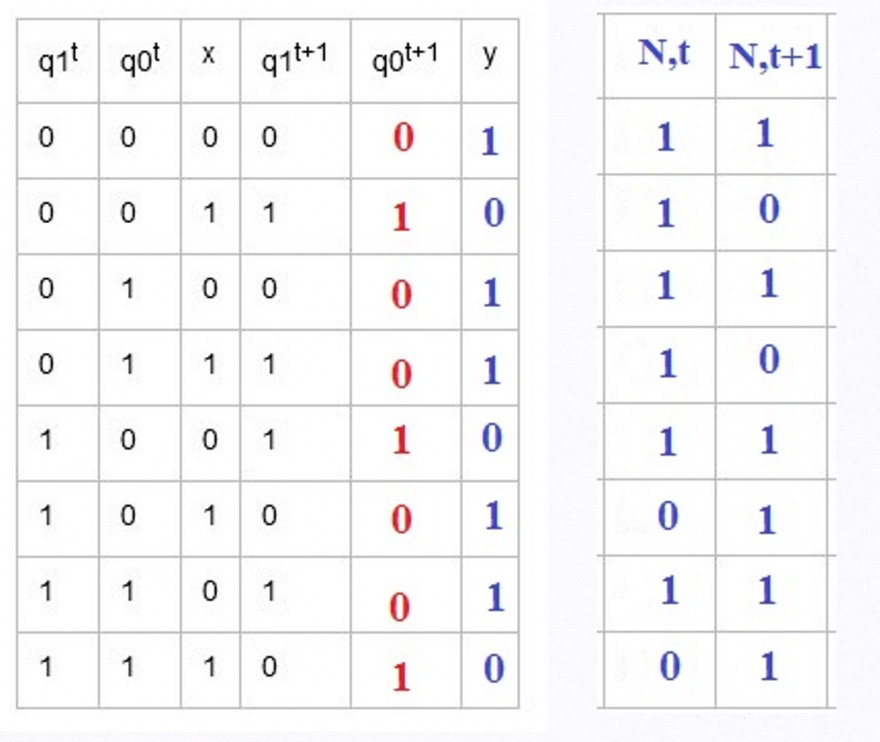

hier die Zustandstabelle mit den Lösungen q₀ (t+1) und Y.

Unter Zuhilfenahme der Wahrheitstabelle des T-Flip-Flops sowie des NAND-Gatters lassen sich die gesuchten Werte ermitteln. Die beiden Spalten rechts neben der Zustandstabelle zeigen die Werte des NAND-Gatters.

N,t   Zustand vor dem Takt

N,t+1   Zustand nach dem Takt

Zur Funktionsweise des T-FF:

Die Wahrheitstabelle des T-FF besagt, dass der Ausgang des FF sich beim nächsten Takt ändert, wenn der Eingang T auf 1 liegt. Liegt der Eingang auf 0 ändert das FF beim nächsten Takt seinen Zustand am Ausgang nicht. Deshalb wird der Eingang des FF manchmal auch als "Vorbereitungseingang" bezeichnet.

Wahrheitstabelle des T-FF:

Gruß von hightech
