Hallo erstmal,



die Aufgabe lautet:

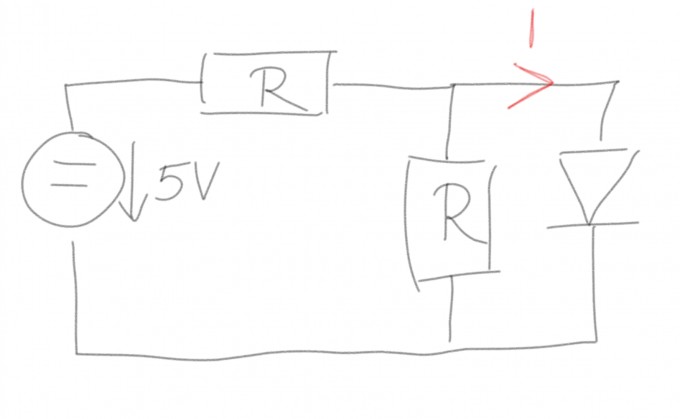

Gegeben ist ein Netzwerk aus elektrischen Widerständen, einer Gleichspannungsquelle, einer Diode. Die Schleusenspannung der Diode beträgt 0.7V. Für die Berechnung sollen Sie von einer idealisierten Diondenkennlinie ausgehen. Berechnen Sie den Strom der Diode.Skizze.png

R = 100Ω


Die Lösung ist 36mA.

Leider hab ich nicht verstanden, wie man auf diese Lösung kommt. Würde mich über eine Erklärung freuen:)

Avatar von

1 Antwort

+1 Daumen

Beste Antwort

Hallo

 ideale Dioden sobald 0,7V anliegen leitet sie beliebig gut, d.h. am ersten Wdstd liegen jetzt (5-0,7)V also fließt durch R 4,3/100 A=43mA, die teilen sich auf in Strom durch R an dem 0,7V liegen  : IR=0,7/100=7mA und Id=43mA-7mA=36mA.

Gruß lul

Avatar von 33 k

Erstmal danke!

Könntest du mir nur kurz sagen, welcher der erste Widerstand ist?

 in deiner Zeichnung der waagerechte, aber eigentlich geht das aus der Erklärung hervor?

 lul
