Dioden Flussspannung und Differentiellen Widerstand bestimmen

Question

Hallo zusammen,

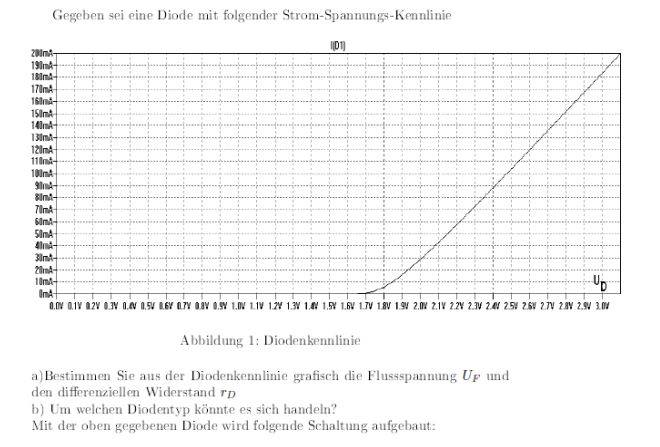

Ich habe folgende Frage zu einer Aufgabe

Mir ist klar das ich die Tangente an der Kennlinie anlegen muss um die Flussspannung zu erhalten. Wird die Tangente dann durch Augenmaß bestimmt oder kann ich die berechnen? Das Dreieck an der Tangente wie wird das bestimmt?
Vielleicht kennt sich da jemand besser mit aus als ich.
Danke schon mal



Comments

Meine Frage ist: Wie wird die Tangente bestimmt. per Augenmaß und wie wird das Dreieck bestimmt? Das ist nicht erklärt.

Answer 1

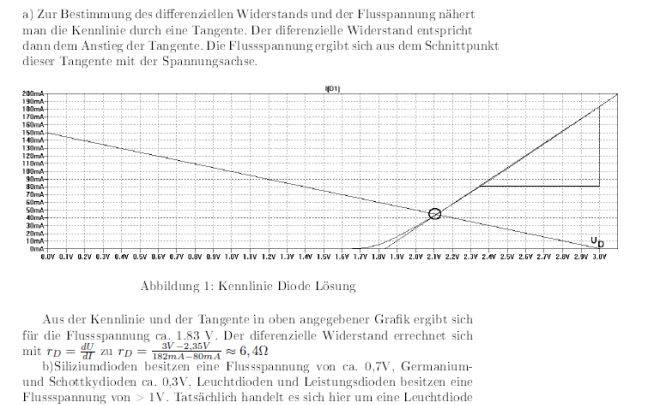

Das eine Blatt ist die Frage und das andere die Lösung mit Erklärung.
