Hallo! :)

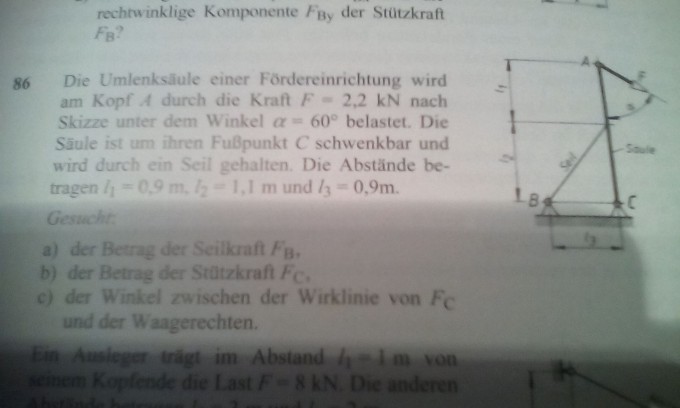

Ich brauche bitte Hilfe bei folgendem Beispiel (Dinge oberhalb und unterhalb des Beispiels "86" nicht beachten/Danke schon im Voraus!):

Bild Mathematik

Avatar von

1 Antwort

0 Daumen

1. Mach Dir ein Freikörperbild mit Säule der angreifenden Kraft F, der Seilkraft und den Lagerreaktionen in C.

2. Stelle die Summen der Kräfte in x und y-Richtung, sowie das Moment um C auf. (Den Angriffswinkel der Seilkraft bekommst Du aus dem Dreieck Seil-l3-l2).

3. Löse das sich ergebende GLS nach Seilkraft und den Lagerreaktionen auf.

4. Die Lagerreaktionen bilden nach Vektoraddition den Vektor der Stützkraft, damit kannst du deren Betrag berechnen.

5. Ebenfalls aus der Vektorbetrachtung lässt sich der Winkel zur Waagerechten berechnen...

Avatar von

Danke vielmals!!! :)
