Weiss jemand, wie ich diese Aufgabe lösen kann ? (Bitte mit Erklärung danke)

Aufgabe:

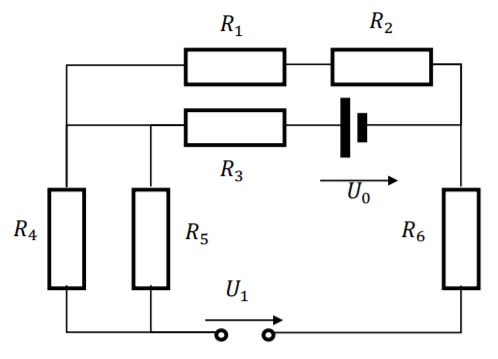

Markieren Sie zwei Stellen mit dem gleichen Potenzial in der abgebildeten Schaltung.


Ich bereite mich auf eine Prüfung vor.

Avatar von

1 Antwort

+1 Daumen

Beste Antwort

Hallo

alle Punkte zwischen denen keine widerstände oder spannungsquellen sind liegen auf gleichen Potential, also z.B. unteres Ende von R4 und R5 und linkes Ende von U1

oberes Ende von R4,R5 und linkes Ende von R1und R3 alles auf demselben Potential.

Gruß lul

Avatar von 33 k
