R1=18Ω   R2=30Ω   I=0,16A

Wie viel Spannung gibt die Quelle in der nächsten Schaltung ab?


Avatar von

Die Angaben reichen nicht, wo fliesst I, anscheinend sind R1 und R2 parallel?

was ist die "nächste Schaltung usw.

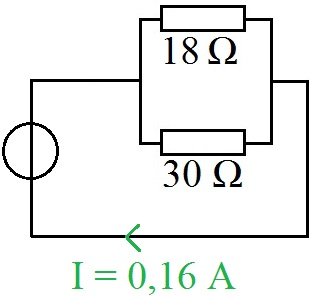

Vielleicht hilft das weiter


EDIT: Bild oben eingefügt.

1 Antwort

0 Daumen

Beste Antwort

R1=18Ω  R2=30Ω  I=0,16A

Wie viel Spannung gibt die Quelle in der nächsten Schaltung ab?

1/Rgesamt = 1/R1 + 1/R2

Rgesamt = 1/(1/R1 + 1/R2)

U = Rgesamt * I

U = I /(1/R1 + 1/R2)

Nun erst mal kontrollieren, dann noch die Zahlen einsetzen. Resultat hat Einheit Volt (V) .

[spoiler]

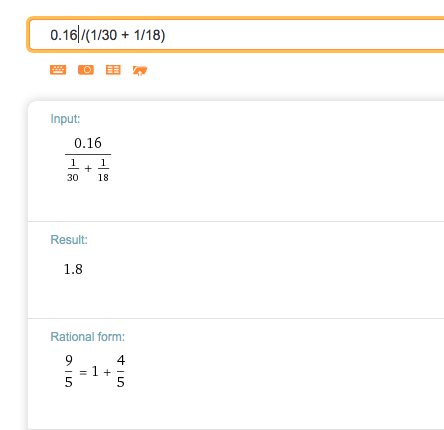

http://www.wolframalpha.com/input/?i=0.16+%2F(1%2F30+%2B+1%2F18)

Skärmavbild 2018-04-21 kl. 11.17.57.png


[/spoiler]

Somit U = 1.8 V .
