Wie die Resultierende grafisch aus Abständen und Pfeillänge ermitteln?

Question

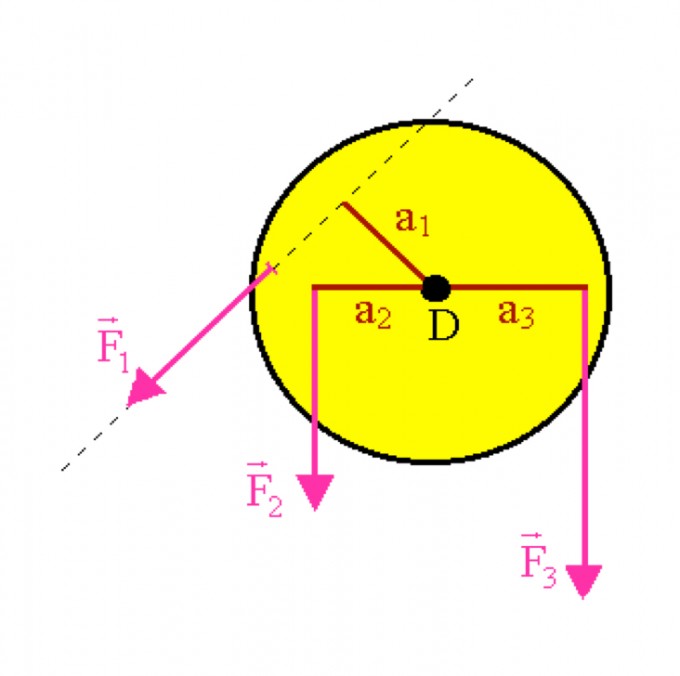

bei dieser aufgabe soll ich grafisch aus den gegebenen pfeillängen und abständen ermitteln, ob die Resultierende durch D geht (d.h. M = 0)

 Muss ich einfach eine  Vektorkette machen oder wie soll ich vorgehen?

Answer 1

Hallo,

folgende Skizze sollte Dir weiter helfen:

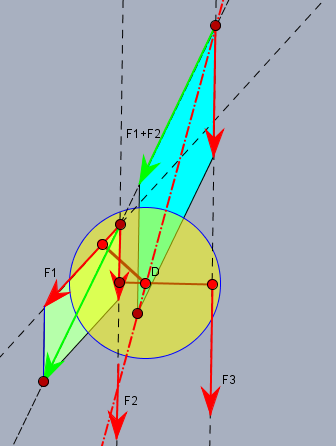

Zeichne das Kräfteparallelogramm von \(F_1\) und \(F_2\) und zeichne die Resultierende (grün) durch den Schnittpunkt der Wirklinien von \(F_1\) und \(F_2\). Mache nun das gleiche mit der Resultierenden und der Kraft \(F_3\). Du erhältst die rote Strich-Punkt-markierte Gerade. Prüfe ob sie durch \(D\) verläuft.

Du kannst auch graphisch zwei Kräfte addieren, die parallel verlaufen; das ist aber aufwendiger.

Gruß Werner
